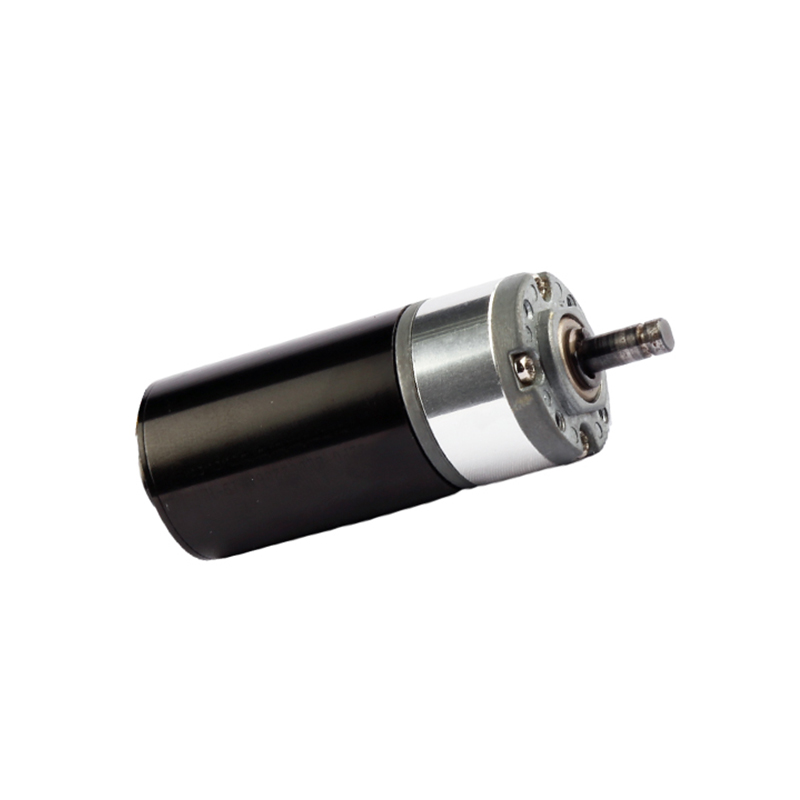

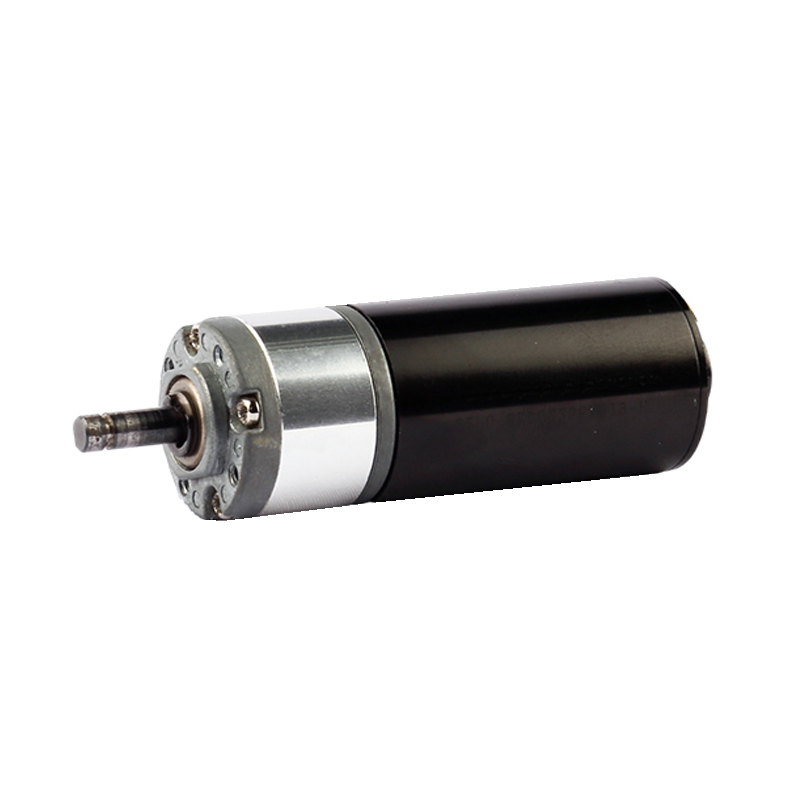

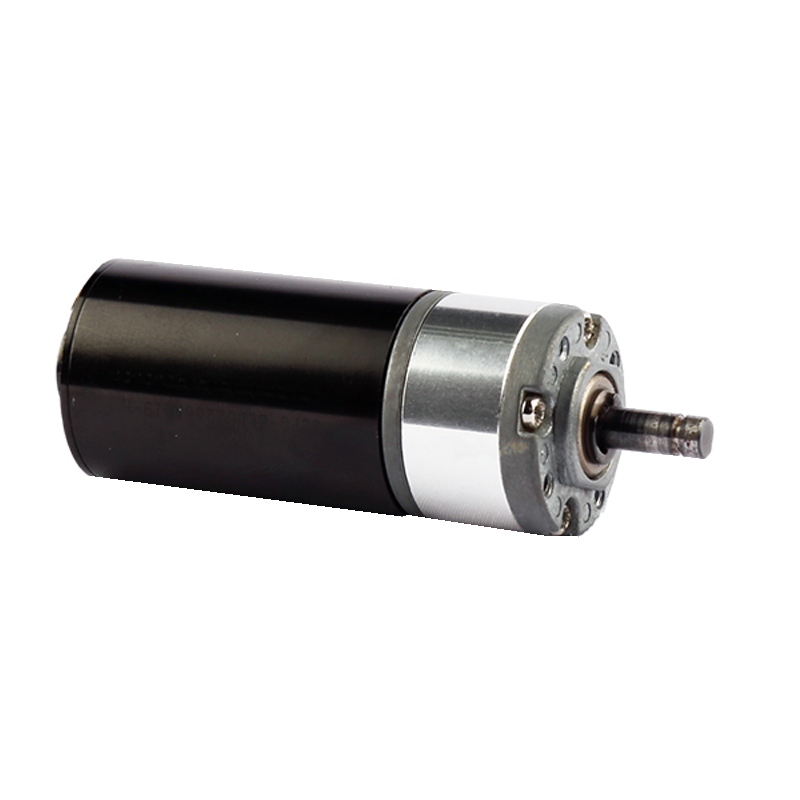

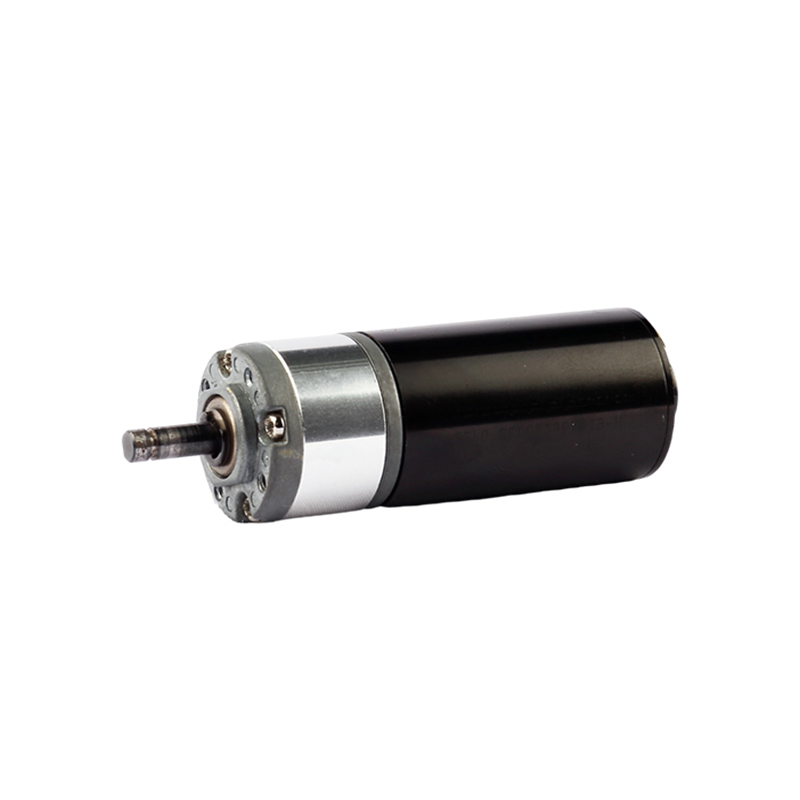

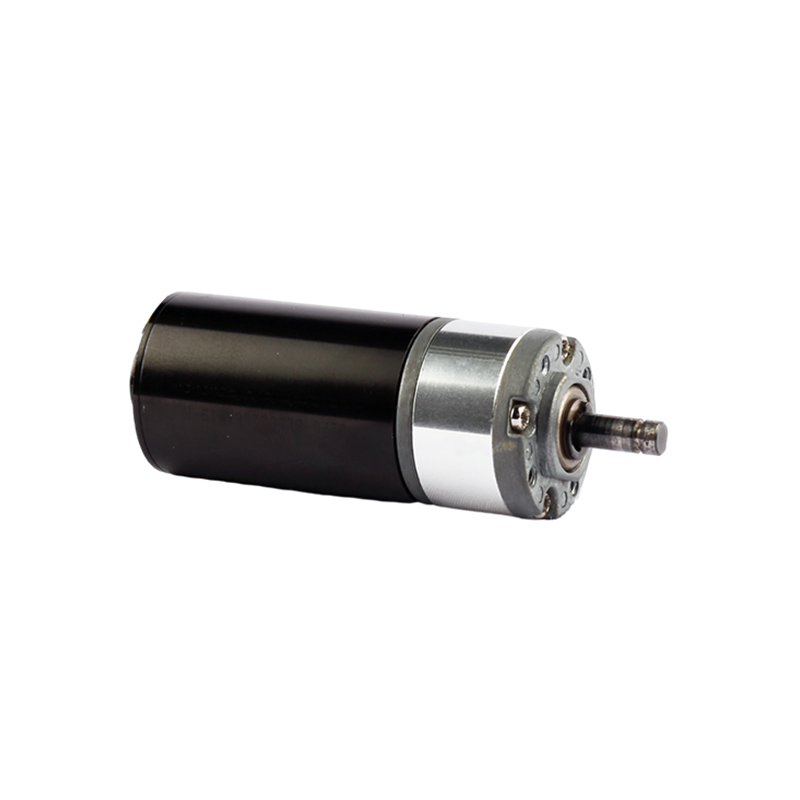

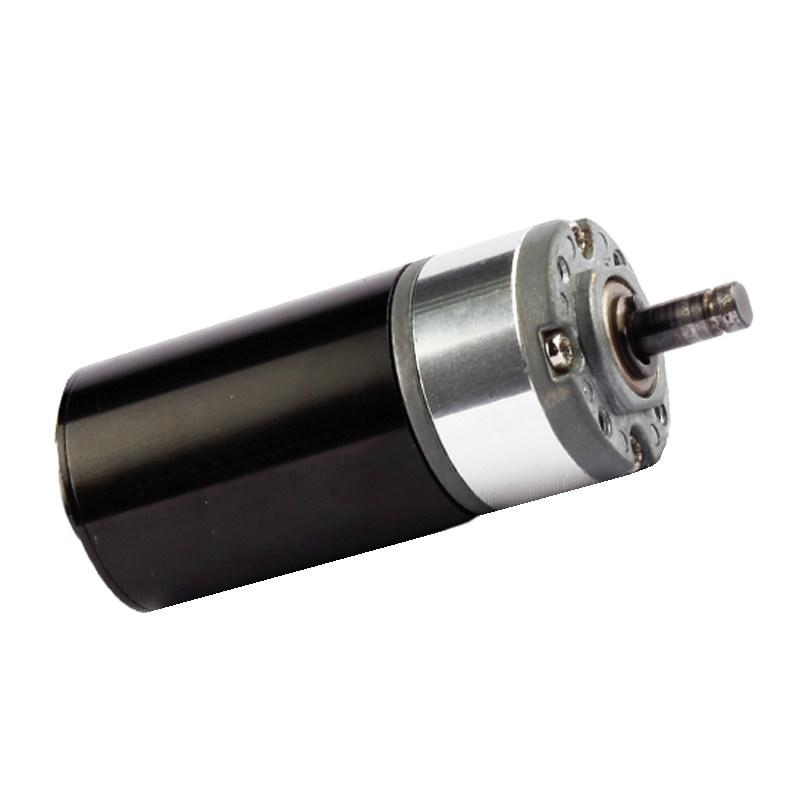

Chaoyaには22mm DCブラシレスギア付きモーター2238があり、このブラシレスギアモーターの直径は22mmで、22mmの惑星ギアボックスとBL2238 DCブラシレスモーターを備えています。サイズがコンパクトで、作業動作中は低いノイズがあり、高出力を出力できます。低回転速度でのトルクは、低雑音である必要がある電動カーテンなどの製品に適しています。同時に、動作中はパフォーマンスが安定しており、ブラシギア付きモーターと比較して、寿命は長く、製品の使用を延長する可能性があります。
Chaoyaは22mm DCブラシレスギアモーター2238を発売しました。22mmDCブラシレスギアモーター2238の直径は22mmで、惑星ギアボックスとDCブラシレスモーターの組み合わせを使用して、24V DC電源を搭載し、操作中に低ノイズを生成し、能力があります。電動カーテン製品で広く使用されている低速での高トルクを出力する。
Chaoyaのこの22mm DCブラシレスギア付きモーター2238は、惑星のギアボックスを採用しています。この22mm DC Brushless Geared Motor 2238は、ブラシギア付きモーターよりもサービス寿命が長く、製品のサービス寿命をある程度延長し、製品の信頼性を向上させます。
Chaoyaの22mm DC Brushless Geared Motor 2238は、電気カーテンに加えて幅広い適用性を備えています。関連するモーター性能を備えた他の製品もモーターを使用でき、Chaoyaは顧客のニーズに応じて対応するモーターソリューションを提供できます。
| ギアボックスパラメーター：18＃ | ||||||
| ステップ | 最初のステップ | 2番目のステップ | 3番目のステップ | 4番目のステップ | 5番目のステップ | |
| 長さ（mm） | 15.6 | 19.1 | 22.6 | 26.1 | 29.6 | |
| 効率 | 90％ | 81％ | 73％ | 66％ | 59％ | |
| 還元剤アカウント | 3.5、4.75 | 12、14、16、19、22.5、36 | 49、64、76、90、100、114、126、135、171、216 | 172、256、304、361、509、1026 | 2418 | |
| 評価されたターケ | 0.5〜2 KGF.CM |
0.5〜3 KGF.CM |
3〜6 KGF.CM |
6〜10 KGF.CM |
6〜10 KGF.CM |
|
| トルコの瞬間的な許容 | 3kgf.cm | 5kgf.cm | 8kgf.cm | 12kgf.cm | 12kgf.cm | |
| 注：1。1＃、2＃シリーズブラシモーター/22＃、24＃シリーズブラシレスモーターを装備できます 2.操作温度：-40℃〜+80℃ 3.アウトプットシャフトは、リクエストに応じてカスタマイズできます |
||||||
| モーターパラメーター： | ||||||
| モデル | 電圧（V） | 荷重回転速度（rpm）なし | ロード電流（MA）なし | ロードトルク（gf.cm） | ロード回転速度（rpm） | ロード電流（a） |
| BL2238 | 12 | 4500 | 60 | 46 | 3650 | 0.26 |
| モーター +ギアボックスパラメーター： | ||||||
| ギアモーターモデル | 還元剤アカウント | 4.75 | 36 | 100 | 216 | 361 |
| 22pg-bl2238 | 荷重回転速度（rpm）なし | 947 | 125 | 45 | 21 | 12 |
| 定格トルク（kgf.cm） | 0.2 | 1.24 | 3.13 | 6.76 | 9.6 | |
| 定格回転速度（rpm） | 768 | 101 | 37 | 17 | 10 | |
